Narzędzia pomiarowe

Czym są narzędzia pomiarowe i jaka jest ich rola?

Bez precyzyjnych pomiarów kontrola jakości, rzetelna produkcja czy bezpieczne budownictwo po prostu leżą. Narzędzia do pomiaru długości, kątów, odległości czy grubości spotkasz w każdym profesjonalnym zakładzie przemysłowym, ale też w zwykłym przydomowym warsztacie. Podstawowe przyrządy pomiarowe, jak suwmiarka i mikrometr, towarzyszą mechanikom od pokoleń. Dzisiejszy rynek daje jednak znacznie więcej opcji – od modeli mechanicznych po te w pełni elektroniczne i cyfrowe. Dobry wybór odpowiednich narzędzi pomiarowych przekłada się na mniejszą liczbę błędów montażowych, które potrafią słono kosztować.

Narzędzie pomiarowe to nic innego jak precyzyjny przyrząd, którym określisz konkretną wielkość fizyczną. Używamy ich wszędzie tam, gdzie liczy się dokładność: w przemyśle mechanicznym, motoryzacji, lotnictwie, budownictwie czy w laboratoriach. Mierniki i przyrządy pomiarowe pilnują, by gotowe elementy miały pełną zgodność z dokumentacją techniczną. Jeśli regularnie sprawdzasz je przez wzorce kontrolne – choćby płytki wzorcowe – masz pewność, że Twoja suwmiarka czy mikrometr trzymają parametry. Normy takie jak DIN czy ISO 9001 jasno mówią, czego wymagać od sprzętu przy produkcji seryjnej lub na maszynach cnc. Przyrządy te dzielimy zazwyczaj na mechaniczne i elektroniczne, analogowe i cyfrowe, a także ze względu na to, co mierzą – długość, kąt, odchyłka czy głębokość to te najczęstsze parametry.

Podstawowe narzędzia pomiarowe – suwmiarka, mikrometr i przymiar

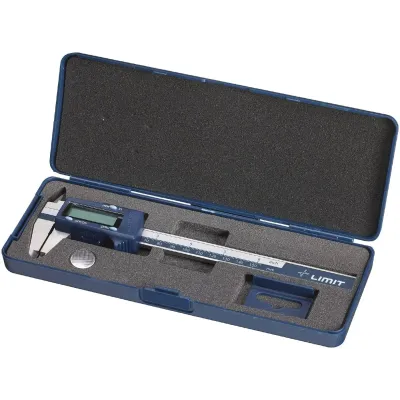

Fundamentem w każdym warsztacie jest suwmiarka. To sprytny przyrząd, którym zmierzysz długość, średnicę, a nawet głębokość otworu. Suwmiarka noniuszowa pozwala na odczyt z błędem do 0,02 mm. Jeśli jednak wybierzesz wariant, jakim jest suwmiarka cyfrowa, zyskasz wynik do 0,01 mm i unikniesz męczącego wzrok ustawiania oka pod odpowiednim kątem. Najczęściej spotkasz modele o zasięgu do 150 lub 300 mm, choć bywają i znacznie większe.

Mikrometr to już wyższa liga precyzji – tam celujemy w 0,001 mm. Przyda Ci się wszędzie, gdzie mierzysz grubość blach, czopy wałków czy inne krytyczne miejsca. Mamy mikrometry zewnętrzne, wewnętrzne oraz specjalny głębokościomierz. Jako uzupełnienie warto mieć liniały i przymiar sztywny do sprawdzania prostych krawędzi oraz miary zwijane i taśmy miernicze do szybkiego złapania wymiaru na budowie czy w ogrodzie.

Czujnik zegarowy, średnicówka i narzędzia do pomiaru szczelin

Czujnik zegarowy to taki mechaniczny wskaźnik, który pokazuje odchyłki co do setnej części milimetra. Zwykle montuje się go na statyw magnetyczny, żeby sprawdzić, czy wrzeciono nie ma bicia albo czy powierzchnia jest idealnie płaska. Model elektroniczny ma tę zaletę, że wyzerujesz go sobie w dowolnym momencie.

Gdy potrzebujesz sprawdzić wnętrze otworu, przyda Ci się średnicówka albo tradycyjne macki pomiarowe, które wsuniesz tam, gdzie szczęki suwmiarki nie wejdą. Szczelinomierz – czyli ten charakterystyczny wachlarz metalowych listków – to z kolei klasyka przy ustawianiu zaworów czy sprawdzaniu pasowań. Na warsztacie warto mieć też grubościomierz do badania powłok czy uszczelek. Jeśli czujesz, że zwykła miarka to za mało, sprawdź inne narzędzia pomiarowe, które ułatwiają życie przy nietypowych zleceniach.

Kątownik, kątomierz i poziomnica – narzędzia do kątów i poziomów

Dobre narzędzia do pomiaru kąta to podstawa u ślusarzy i cieśli. Kątownik pilnuje idealnych 90 stopni przy spawaniu czy cięciu, a kątomierz – czy to zwykły, czy cyfrowy – pozwoli Ci ustawić dowolny skos. W ślusarstwie bez tych przyrządów nie ma mowy o poprawnym trasowaniu.

Z kolei narzędzia do pomiaru poziomu i pionu to bilet do prosto postawionych ścian. Klasyczna poziomnica z oczkiem wciąż daje radę, ale poziomica elektroniczna ułatwia sprawę, gdy musisz złapać konkretny procent spadku. Na większych dystansach ratuje nas dalmierz laserowy – zamiast biegać z taśmą, mierzysz kilkadziesiąt metrów jednym kliknięciem z precyzją do 1,5 mm.

Narzędzia traserskie – cyrkle, rysik i sznurek

Pisanie o pomiarach bez trasowania nie ma sensu – przecież te wymiary trzeba jakoś nanieść na materiał. Tutaj wchodzą do gry narzędzia traserskie:

• cyrkle traserskie – genialne do łuków na blasze,
• rysik – twardy pręt, który zrobi trwałą kreskę tam, gdzie ołówek znika,
• sznurek traserski – żeby „odbić” prostą linię przez pół budowy,
• kątownik i przymiar – Twoja prawa ręka przy kreśleniu kątów.

Dobry zestaw traserski oszczędzi Ci nerwów przy wierceniu czy cięciu, bo po prostu widzisz, co robisz i trzymasz się planu.

Jak wybrać właściwe narzędzie pomiarowe do swojego zastosowania?

Pomyśl o trzech rzeczach: jakiej potrzebujesz dokładności, jaki ma być zakres i w jakich warunkach pracujesz. W mechanice precyzyjnej potrzebujesz mikrometrów i czujników co do mikrona. W garażu wystarczy Ci solidna suwmiarka cyfrowa z certyfikatem DIN 862. Na budowie za to liczy się zasięg, więc tam rządzisz dalmierzem, poziomicą i taśmą.

Modele mechaniczne mają tę przewagę, że nie padnie w nich bateria w środku roboty i nie boją się smaru. Za to te elektroniczne oszczędzają czas i nie męczą oczu przy odczytywaniu małych kresek na skali. Niezawodność gwarantuje tylko dbanie o sprzęt i sprawdzanie go przez wzorce kontrolne. Jeśli Twoja działka to prąd, obejrzyj narzedzia do pomiarów elektrycznych. Marki takie jak Mitutoyo czy Fluke to branżowy standard, któremu ufa każdy profesjonalista. Warto też zerknąć na narzędzia do pomiaru temperatury i wilgotności, bo czasem pogoda w warsztacie mocno zmienia właściwości materiałów, z którymi pracujesz.

FAQ – najczęściej zadawane pytania o narzędzia pomiarowe

Jaka jest różnica między suwmiarką noniuszową a cyfrową?

W noniuszowej musisz sam wyczytać wynik z naciętych kresek – to wymaga wprawy. Suwmiarka cyfrowa pokazuje gotową liczbę na ekranie. Ma to ogromny wpływ na szybkość pomiaru i brak błędów w odczycie.

Czy czujnik zegarowy wymaga statywu magnetycznego?

W zasadzie tak. Statyw trzyma czujnik stabilnie na metalowej podstawie, dzięki czemu możesz go precyzyjnie ustawić. Bez tego trudno byłoby cokolwiek sensownie zmierzyć.

Do czego służy szczelinomierz?

To proste narzędzie do mierzenia luzów. Wkładasz listek w szczelinę i sprawdzasz, który pasuje „na styk”. Najczęściej używa się go przy silnikach, żeby ustawić luzy zaworowe.

Jak często kalibrować precyzyjne przyrządy pomiarowe?

To zależy, jak dużo mierzysz. Jeśli prowadzisz firmę i trzymasz się norm ISO, najlepiej robić to co 6–12 miesięcy. W domowych warunkach wystarczy sprawdzić co jakiś czas, czy przyrząd wraca na zero.

Kiedy dalmierz laserowy zastąpi miarę zwijaną?

Zawsze, gdy masz do zmierzenia kilka metrów w górę albo przez całe pomieszczenie. Jest szybszy i nie potrzebujesz drugiej osoby do trzymania końcówki miary. Zwykła miarka wygrywa tylko ceną i brakiem baterii.

Miara precyzji – ostatnie słowo o narzędziach pomiarowych

Dobre narzędzia pomiarowe to baza – od małego nawiercenia w metalu po budowę domu. Znając swoje przyrządy, unikasz wpadek, które marnują czas i materiał. Niezależnie od tego, czy pracujesz suwmiarką, ustawiasz coś na czujnik czy strzelasz laserem z dalmierza – Twoja precyzja zawsze zależy od tego, co trzymasz w dłoni.
