Łaty miernicze

Łaty miernicze: od precyzyjnej niwelacji do kontroli płaszczyzn – kompendium wiedzy

Bez łaty mierniczej nie dasz rady precyzyjnie wyznaczyć różnic wysokości w terenie. To proste urządzenie pomiarowe spotkasz wszędzie tam, gdzie liczy się centymetr – od wielkich budów po pomiary wewnątrz budynków. Pokażę Ci, jak działają te przyrządy, z czego się składają i jak wybrać model, który ułatwi Ci robotę.

Czym są łaty miernicze i czemu służą?

Łata niwelacyjna pracuje w parze z niwelatorem – optycznym, laserowym czy elektronicznym. Jej zadanie polega na tym, żebyś wiedział dokładnie, jak wysoko nad ziemią przechodzi linia celownicza instrumentu. Dzięki temu szybko obliczysz różnicę poziomów między dwoma punktami. Wystarczy, że postawisz ją pionowo na mierzonym punkcie, a obserwator odczyta wynik z podziałki. Jeśli znasz wysokość jednego reperu, bez problemu ustalisz rzędne wszystkich pozostałych punktów.

Podstawowa rola łaty w niwelacji terenu jest prosta. Opierasz jej stopę na ziemi, a ona służy jako pionowy miernik. Gdy używasz niwelatora optycznego, celujesz w podziałkę i widzisz konkretną wartość. Przy laserze sprawa wygląda podobnie – wiązka tworzy poziomą płaszczyznę, a Ty sprawdzasz, w którym miejscu przecina ona łatę. Łata pomiarowa – zastosowanie znajduje też przy mierzeniu wysokości pomieszczeń. Na jej plecach często znajdziesz zwykłą miarkę centymetrową, więc instrument zadziała jak sztywny przymiar teleskopowy.

Z czego zbudowana jest precyzyjna łata miernicza?

Jakość Twojego pomiaru zależy od tego, jak taką łatę wykonali. Zwróć uwagę na te detale:

• stopa łaty – to dolne, stalowe okucie, które musi być idealnie prostopadłe do reszty przyrządu. Jeśli będzie krzywa, cały pomiar pójdzie do kosza, bo złapiesz błąd już na starcie. Dodatkowo stal chroni dół przed ścieraniem o beton czy kamienie;
• libelle – czyli poziomice. Profesjonalista wie, że bez zachowania pionu nie ma mowy o dokładności. Dobre Łaty geodezyjne, wykonane z wysokiej jakości aluminium, są niezbędne w geodezji. mają jedną libellę na dole i drugą w połowie, żebyś zawsze widział, czy trzymasz narzędzie prosto;
• podziałki miernicze – zazwyczaj zobaczysz tu dwa rodzaje skali. Milimetrowa pomaga przy bardzo dokładnych zadaniach, a geodezyjna, z tymi charakterystycznymi literami „E”, ułatwia szybką orientację z oddali. Kontrastowe kolory sprawiają, że odczytasz wynik nawet przy słabym słońcu.

Solidna stopka i pion gwarantują, że nie oszukasz wyników. Nawet milimetrowe odchylenie na dole zmieni odległość do osi celowej, co zrujnuje precyzyjny pomiar.

Jakie są główne rodzaje łat mierniczych i ich zastosowanie?

W każdym dobrym sklepie z narzędziami znajdziesz szeroki wybór łat, więc dobierzesz coś pod swoje konkretne zadania:

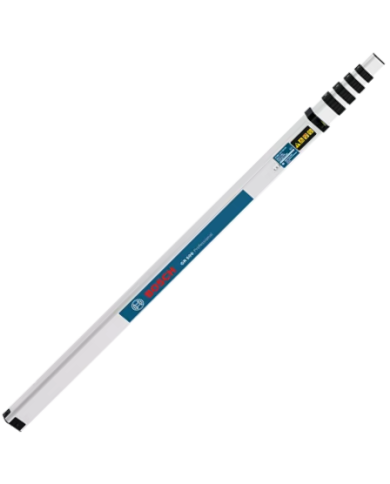

• łaty teleskopowe – najpopularniejszy wybór na budowach. Składają się z kilku elementów, które chowasz jeden w drugi, więc łatwo je wrzucić do auta. Aluminiowy korpus sprawia, że są lekkie, a zatrzaski pilnują stabilności po rozłożeniu. To uniwersalne rozwiązanie do większości prac budowlanych;
• łaty składane – działają podobnie, są kompaktowe i zmieszczą się niemal wszędzie dzięki zatrzaskom, które mocno trzymają segmenty;
• łaty jednoczęściowe – to sztywne listwy. Dzisiaj spotkasz je rzadziej, bo trudno je przewozić, ale w specyficznych, krótkich pomiarach wysokościowych wciąż mają swoich fanów.

Wspomnę jeszcze o łacie typu tynkarzski trapezowy – choć to inna kategoria, to w budownictwie przy wykańczaniu ścian przydaje się równie często jak niwelacyjna. Łaty teleskopowe wygrywają na budowach, bo łączą mobilność z dobrą ceną. Każdy profesjonalista potrzebuje sprzętu, który sprawdzi się w każdych warunkach.

Kiedy wybrać specjalistyczne łaty do pomiaru?

Czasem zwykłe aluminium nie wystarczy. Wtedy wchodzą do gry specjalistyczne rozwiązania:

• łaty inwarowe – producenci wykonują je ze specjalnego stopu żelaza i niklu, który prawie nie reaguje na zmiany temperatury. Gdy zależy Ci na ekstremalnej dokładności w geodezji inżynieryjnej, wybór niezawodnych narzędzi jest jedynym słusznym wyborem. Zapewniają stabilność pomiaru bez względu na upał;
• łaty laserowe – stworzone do pracy z niwelatorami laserowymi. Posiadają specjalną powierzchnię lub suwak pod czujnik, co pozwala błyskawicznie złapać wiązkę lasera na dużej odległości. Niezastąpione przy niwelacji dużych placów;
• łaty murarskie i fiberglassowe – łaty murarskie pomogą Ci pilnować pionu ścian. Z kolei modele z włókna szklanego (fiberglass) nie przewodzą prądu, więc geodeta używa ich przy liniach wysokiego napięcia. Są też wyjątkowo odporne na trudne warunki atmosferyczne.

Na co zwracać uwagę przy wyborze łaty pomiarowej?

Zanim kupisz sprzęt, sprawdź parametry, które wpłyną na Twoją pracę:

• Precyzja jest kluczowym elementem w wyznaczaniu wysokości terenu. – dobre łaty trzymają błąd na poziomie 1 mm na metr. Aluminiowy model wystarczy do większości zadań, ale pamiętaj, że metal ten pracuje pod wpływem ciepła bardziej niż inwar. Dokładność pomiarów zależy też od tego, jak trwały jest nadruk skali;
• długość łaty – dopasuj ją do roboty. Najczęściej spotkasz łaty o długości 4 m, 5 m lub 7 m. Model o długości 5 metrów to najbardziej uniwersalny sprzęt. Jeśli mierzysz tylko w środku, wystarczy Ci 3 m;
• materiał – aluminium jest lekkie i nie rdzewieje. Włókno szklane wytrzyma więcej, ale kosztuje drożej. Drewno to tradycja, która wymaga dbania o wilgotność. Inwar to najwyższa półka dla osób szukających bezkompromisowej dokładności.

Standardowa łata budowlana daje Ci pewność do 1 mm na metr. Te geodezyjne i inwarowe schodzą nawet do 0,5 mm, co pozwala na naprawdę precyzyjne wykonywanie pomiarów.

Jakie jest podsumowanie kluczowych informacji?

Łaty miernicze to niezbędne narzędzia dla każdego majstra i geodety. Od Twojego wyboru zależy dokładność pomiarów, która stanowi fundament każdej budowy. Musisz zdecydować, czy potrzebujesz mobilności łaty teleskopowej, czy wolisz postawić na niezawodność i precyzję modelu inwarowego.

Często zadawane pytania (FAQ)

Czym różni się łata geodezyjna od standardowej łaty pomiarowej?

Łaty geodezyjne to szersza kategoria, w której znajdziesz modele o wysokiej precyzji, jak te inwarowe. Często mają specyficzny kształt, co czyni je idealnymi do tynkarskich zastosowań. podział geodezyjny "E" (gdzie jeden segment E to 5 cm), co jest istotne przy wyznaczaniu wysokości terenu. Zwykła łata niwelacyjna (budowlana) częściej służy do ogólnych prac ziemnych i wykopów, gdzie najbardziej liczy się funkcjonalność i to, żeby sprzęt był lekki.

Czy łata teleskopowa jest lepsza od łaty jednoczęściowej?

W większości przypadków zdecydowanie wygrywa. Łaty teleskopowe bez problemu zmieścisz w bagażniku (po złożeniu mają ok. 1.2m), co w terenie ułatwia życie. Model jednoczęściowy jest sztywniejszy, ale ciężki i niewygodny w transporcie, więc geodeta rzadko go teraz wybiera, chyba że do prac precyzyjnych.

Do czego służy libella w łacie mierniczej?

Poziomica, czyli libella pudełkowa, pozwala Ci kontrolować, czy trzymasz instrument idealnie pionowo. Bez pionu Twój odczyt będzie zawyżony (błąd odchylenia), co sfałszuje wyniki. Profesjonalna łata ma libellę z możliwością rektyfikacji (regulacji).

Jaka jest przewaga stosowania łaty inwarowej nad innymi typami?

Inwar prawie w ogóle nie zmienia swoich rozmiarów pod wpływem ciepła (współczynnik rozszerzalności bliski zeru). Gdy słońce mocno świeci, aluminium lekko się rozszerza, co przy pracach geodezyjnych I klasy dokładności jest niedopuszczalne. Inwarowa łata niwelacyjna to gwarancja stabilności długości w każdej temperaturze.

Jak czytać łatę geodezyjną typu "E"?

Podziałka "E" składa się z segmentów o wysokości 5 cm. Dwa segmenty E obok siebie (jeden normalny, jeden odwrócony) tworzą 10 cm (1 decymetr). Odczytuje się pełne decymetry (cyfry na łacie), centymetry (szacując pozycję w obrębie E) i milimetry (na oko).

Co to są "żabki" do łat?

To ciężkie, żeliwne podstawki, które stawia się na ziemi. Na nich opiera się stopę łaty. Zapewniają stabilny punkt odniesienia podczas ciągów niwelacyjnych ("przenoszenia wysokości") i zapobiegają wbijaniu się łaty w miękki grunt, dzięki swojej odporności.

Dlaczego moja łata teleskopowa "opada"?

To wina zużytych zatrzasków (guzików blokujących segmenty). Sprawdź, czy blokady działają poprawnie i czy piasek nie dostał się do mechanizmu, aby zapewnić niezawodne narzędzia pomiarowe. Regularnie czyść łatę z błota i piasku, aby przedłużyć jej żywotność.
